保护膜模切压痕的消除方法
- 2019-03-18-

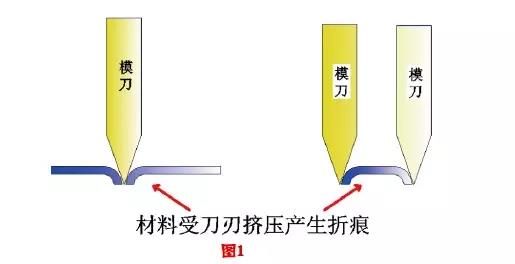

绝大部份保护膜模切压痕都是冲切过程中,资料遭到刀刃的挤压产生的,且两刀的间隔越近越明显,冲切深度越深越明显。(如“图1”)



二.案例剖析:

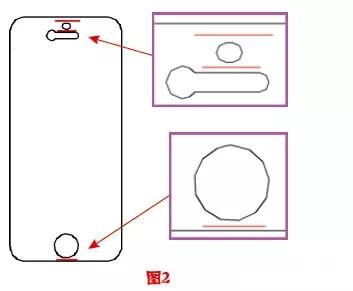

这里以Iphone5S的正面维护膜为例。图2中的红色部份为压痕的重灾区。要怎样来处理这个问题呢?

首先:从刀方面动手。


如图1所示, 压痕是由于刀刃产生的,但无刃不成刀,压痕是很难防止了的。既然压痕难消弭,那就想方法让刀刃往废料方面挤压。

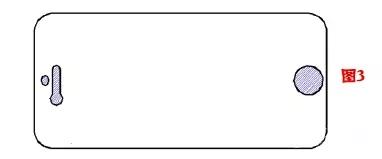

如图3所示, 阴影局部为废料区域, 我们把刀刃角度设计在阴影废料这边,使压痕产生于废料处,而另一边为平整。然后经过雕琢模吸掉废料或者用排废胶带拉掉废料。

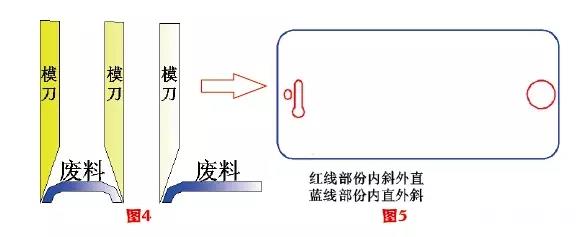

如图4、图5, 能够用单锋刀, 刀刃朝废料方向, 这样压痕就能够往废料那边挤压。



为确保万一,还需求在垫刀泡棉上下功夫。

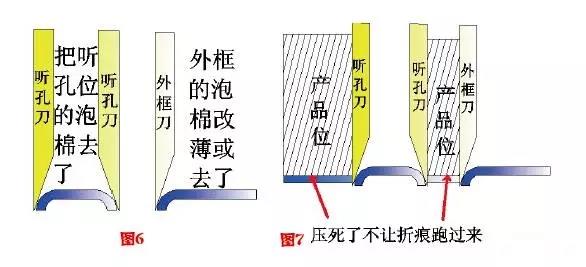

如图6,将废料局部的垫刀泡棉去掉或是改薄,为压痕腾出空间。

如图7,产品位上的泡棉能有效压平资料,避免资料产生折痕。此处垫刀泡棉的选用会直接影响压痕的效果。

厚度选择:普通倡议选高出刀锋0.5-1.0mm为宜。

硬度选择:普通倡议40度,回弹度70%的泡棉为宜。

三.调模留意事项:

如前面所述,冲切的深度直接招致压痕的效果加深,所以在消费过程中要尽可能的保证刀的尖利。

如今很多学徒为了便当,总喜欢在底板上压个全刀印后再开端调模,殊不知这一压就会直接损耗掉模具20%以上的寿命。

个人的调模经历如下:

①调模时在模具下方垫三层离型纸,然后渐渐降落。

②察看第一层纸有呈现切断后中止, 哪里先破就刮哪里。刮完后再降,如止循环。直到第一层纸一切刀痕切平。

③在停止以上动作时,尽量不要切断第三层纸。能够第三层纸下方垫张复写纸,这样底板上就会印出刀的相应位置。

④第一层可全部切断后,就能够用主材停止调模。

针对刀锋请求高的产品可有效的减少刀锋与底板的接触,降低刀锋的损耗。

四.总结:

综合上述阐明,压痕的产生主要与刀刃有关,因而能够经过控制刀刃的方向来改善,同时经过对垫刀泡棉模切的调整进步改善的效果。

在运用以上办法都不能有效处理的状况下,还能够依据实践状况,改小刀刃的角度来改善压痕。

详细角度会因材料硬度及厚度而异,开多两模认真观察分析,总会处理问题的方法。
