手机模切辅料屏蔽材料模切的制作要求
- 2019-03-11-

    泡棉和泡棉模切是带有许多小泡孔的高分子聚合物,固相是聚合物基质,小泡孔中充满其他气体,发泡倍率低,密度大。作为手机辅料在手机里的作用:给电子元件与机壳相接触的地方减震、缓冲、减压;防止压坏电子元件(充当防震垫使用)。

1、常用的范围:

① LCD泡棉 ② 摄像头泡棉  ③ 喇叭泡棉  ④ 喇叭后音腔密封泡棉 ⑤ 马达泡棉⑥ 连接器压紧泡棉

2、泡棉-材料的选用,泡棉-特殊材料的选用:

由于泡棉较厚、较软,为防止粘贴后挤压变形所造成的泡棉外露,面积较大的LCD泡棉单边预留0.2mm,框内间隙要留0.5mm以上,磁性材料模切和面积较小的摄像头泡棉、喇叭泡棉、马达泡棉单边预留0.1mm以上,中间预留0.2mm以上。

3、泡棉组装注意事项




4、工程图纸中需注明的技术要求:

① 材质及详细规格、品牌;

② 泡棉边缘必须冲切整齐 无毛刺

④ 图中厚度尺寸为压缩前尺寸

③ 图中必须要有重点管控尺寸,且要在前面加上“*”;

⑤ 废料是否保留,必须做出明确标识

⑥ 来货时需要与相对应的装配件进行实配检验;

⑦ 如果是客供,要注明“此为客供料”。

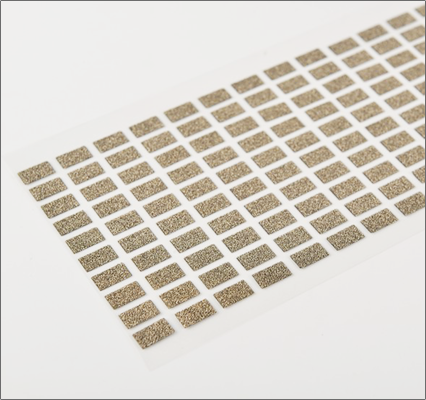

5、导电布(导电泡棉)-功能及材料的选用:

功能:使五金装饰件与主板相接通,防止静电烧坏主板,导电布与导电泡棉的作用相同,但导电泡棉是五金装饰件与主机直接连接下来的,如果遇到结构限制而不能使用导电泡棉时,应使用导电布。

6、导电布和导电精密模切-制作要求:

导电布所制背胶为导电背胶,长度因结构限制定制,宽度配合位间隙单边预留0.1mm。

长度不宜太长(不要超过1mm),因为太长了导电泡棉组装后就会挤压到与主板其它地方相接通。

7、导电泡棉-工程图纸中需注明的技术要求:

① 模切件边缘整齐,不得有明显的纤维和细屑残留,装配时不得有拉丝现象;

② 导电泡棉的单面制胶范围不能大于制胶面,为防止胶将整个面与五金件绝缘;

③ 图中必须要有重点管控尺寸,且要在前面加上“*”,

④ 导电泡棉的尺寸是挤压前的尺寸;

⑤ 如果是客供,要注明“此为客供料”。
